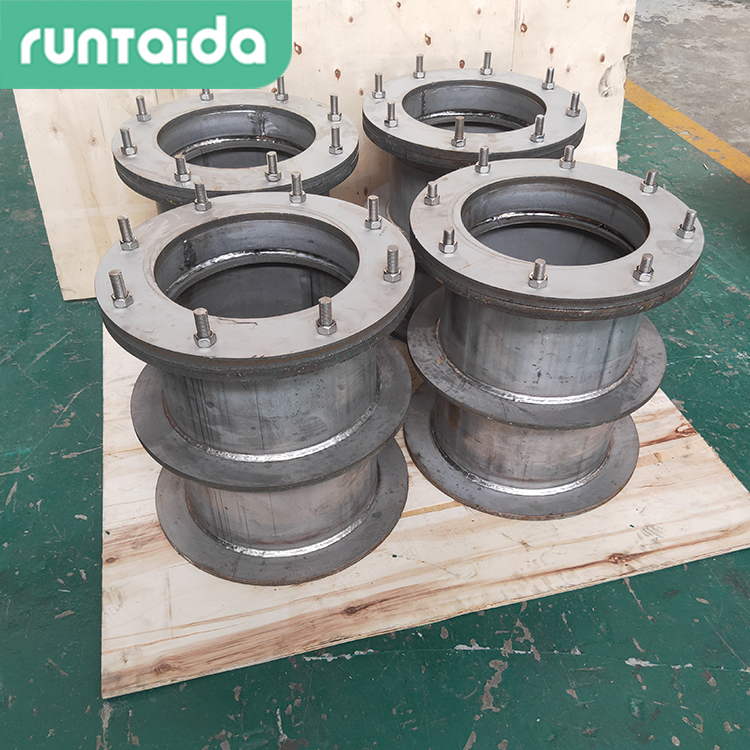

鋼制柔性防水套管成品
- 品牌：???潤泰達
- 型號：???02S404
國標柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。
1定義
一般在做水池的時候要用到套管，它是管道通向水池的通道。但是普通的套管很難密封，以致套管與管道之間會有漏水、套管與墻壁之間也易漏水。只用防水套管，可以解決套管與墻壁之間的漏水，但不能解決套管與管道之間的密封，國標柔性套管正好可以解決兩種問題。
套管可分為：普通套管－－比要用的管道粗2-4厘米，固定在墻或板內，管道從中通過。柔性防水套管－－就是在套管與管道之間用柔性材封堵起到密封效果。剛性防水套管－－就是套管與管道間用剛性材料封堵達到密封效果。防水套管－－就是套管所使用的環境是防止液體漏出或漏入的地方（比如水池、化糞池、地下室等），就是在套管外壁增加不少于1圈的防水翼，這樣套管澆筑在墻體內時就成為一個整體，不會因脹縮因數而出現裂紋而滲漏。
2密封要求
1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵，做法見防水套管圖集;柔性防水套管(A型)安裝圖。
2、柔性防水套管填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接結構尺寸公差與形位公差按照JB/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口得基本形狀于尺寸按照GB985-88執行。
5、當柔性防水套管采用卷制成型時，周長允許偏差為：D2 ≤600，D2>600±0.0035D2。
6、穿墻處混凝土墻壁厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
7、國標柔性套管的重量以L=300計算，如墻厚大于300時，應另行計算。
8、柔性防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑(D5)大200，而且必須將套管一次澆筑于內墻。
3分類
根據與標準圖集可以分為：國標和非標。國標型防水套管是指完全按照建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與厚度都有嚴格的要求。非標則是在外形和大概結構符合標準圖集的情況下，選材時對法蘭厚度、翼環厚度、管徑與厚度認為放寬要求，嚴格來說，這些是不合格的產品，當然，一定程度內的放寬標準不至于影響使用，但過分的放寬標準則回影響到使用性能。
根據圖集可以分為：S312型柔性防水套管和02S404型國標柔性套管。二者在外形尺寸、結構形式上都有不同。
4選擇安裝
國標柔性防水套管因為市場的不規范競爭，現階段分為國標和非標兩種，國標指按建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與管壁厚度都有嚴格的要求。按設計標準尺寸制作。非標指在外形與大概結構符合圖集要求外，對法蘭厚度、翼環厚度、管徑與管壁厚度做出下差尺寸，從而減少重量，降低成本。嚴格來說，這些是不合格的產品，當然對厚度及管壁做稍微下差尺寸，能減少工程成本也不至于影響使用，但是一定程度上影響使用性能。
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長 |
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
200 |
