防水套管管道焊接質量要經過嚴格檢驗
防水套管管道焊接質量控制有幾個重要環節：材料質量控制、焊接過程控制、焊接質量檢驗。材料質量控制是首要前提，焊接過程控制、焊接質量檢驗是必要條件。如果忽略了過程控制，僅靠最終檢驗的手段來控制，防水套管管道焊接質量容易產生隱患。因?yàn)榇蠖鄶?shù)管道焊縫質量檢驗不是進行100%檢驗，而是按規范規定抽取一定比例檢驗，未抽檢到的焊縫的質量存在不合格的可能性。
工業建設項目鋼質壓力管道（以下均簡稱為管道）通常采用焊接方式連接，因此，焊接是防水套管管道安裝中最關鍵、最重要的一道工序。影響防水套管管道焊接質量的因素較多，主要有管材和焊材的質量、焊工的資格和操作能力、焊接施工工藝和操作過程等。
防水套管的制作工藝都有哪些
1、根據施工圖紙核對結構墻、板厚度以確定套管長度，套管管徑比管道管徑大2個檔。
2、用鋼尺量好長度，在管道上畫出切割線，對于DN150以下管道可以采用切割機進行切割，DN200以上管道使用空氣型等離子切割機、割管機或氣割進行切割，鍍鋅鋼管禁止使用熱切割，套管切割后應剔除切口的卷邊、瘤渣、毛刺，復核切口的平整度，若出現馬蹄口、斜口等情況，需進行打磨處理。
3、選定合格厚度的鋼板，先在鋼板上用“沖子”沖出圓心點，然后用圓規按照套管外徑/2+1mm作為翼環內圈的半徑畫出翼環的內圈線，再按規范要求翼環寬度畫出翼環的外圈線。
4、使用等離子切割機或氣割進行切割時應注意防火，加工場地須配備合格的滅火器材。

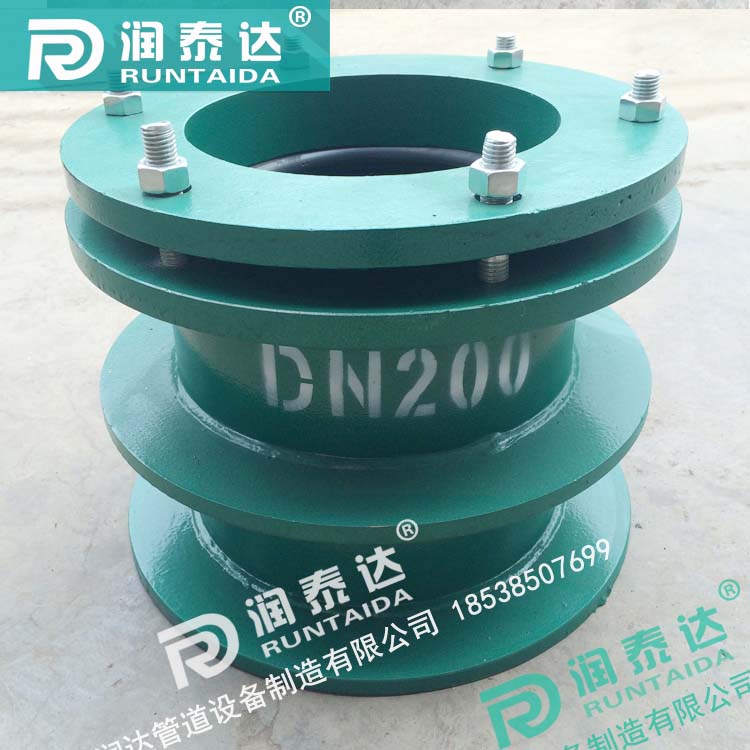

5、套管與翼環拼裝前先在套管上畫出翼環安裝線，將打磨后的翼環套在管道刻度線位置，用電焊先固定一個點，用角尺調整翼環與管道的垂直度后按相隔120°角度共計固定3個點即可。剛性防水套管為中間一個翼環，柔性防水套管中間及迎水面設兩個翼環，背水面設有法蘭及法蘭壓蓋。
6、防水套管焊接宜由專業焊工集中施焊，以確保焊接質量及成品外觀質量。
7、焊接完畢后再次校正翼環與管道的垂直度，經除銹后套管內部刷防銹漆兩道。
8、參考資料《02S404防水套管》標準圖集。
關于防水套管制作工藝就介紹到這里了，希望對大家有所幫助。
|
DN |
D1 |
D2 |
D3 |
D14 |
δ |
B |
k |
重量 |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
4.49 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
4.66 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
5.33 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
6.36 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
8.33 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
1O.06 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
15.9 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
18.68 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
27.40 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
30.95 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
34.35 |
|
450 |
480 |
500 |
530 |
650 |
1O |
14 |
10 |
37.85 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
44.54 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
54.50 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
61.43 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
69.12 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
76.81 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
84.50 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
122.5 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
141.3 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
176.4 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
216.6 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
239.3 |
