摘要：通過介紹現行規范對防水套管設置、選用規定以及剛性防水套管與柔性防水套管各自的特點，明確柔性防水套管的應用范圍以及安裝要求。

       關鍵詞：剛性防水套管：柔性防水套管：柔性防水套管的應用

在很多實際設計工程中．我們設計人員常常會遇到管道穿建筑物外墻時．預埋剛性還是柔性防水套管的問題。為此，了解剛性防水套管與柔性防水套管各自的特性，對于明確它們的適用范圍和安裝要求是極為必要的。

      1  現行規范對防水套管設置、選用的規定

      在GB 5 0015-2 003，]建筑給水排水設計規范中3.5.22條“給水管道穿越下列部位或接管時．應設置防水套管：a、穿越地下室或地下構筑物的外墻處；b）穿越屋面處；c）穿越鋼筋混凝土水池箱1的壁板或底板連接管道時。”該規范只是概括的說明了在何種條件下需要設置防水套管．并沒有具體闡述用剛性防水套管還是柔性防水套管，以及它們的區別及各自適用范圍。

      在GB50242- 200/21逵筑給水排水及采暖工程施工質量驗收規范中3-3.3條“地下室或地下構筑物外墻有管道穿過的，應采取防水措施。對有嚴格防水要求的建筑物，必須采用柔性防水套管。”此條為強制性條文。但“嚴格防水要求的

建筑”這個定義．范圍模糊。具體應用到實際工程中對防水套管的選用沒有多大指導意義。

      在其他參考書目中也是模糊地說：“柔性防水套管一般適用于管道穿過墻壁處受有振動或有嚴密防水要求的構筑物?！?

      因此，在設計中存在無法直接詳細從現行規范中明確查出柔性防水套管的具體應用場所。

2  柔（剛）性防水套管的特點

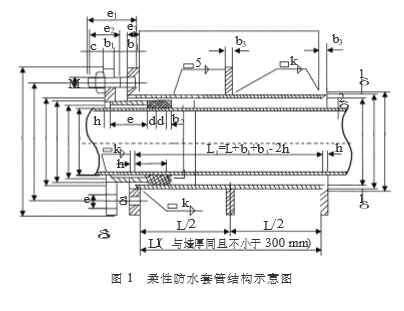

      柔性防水套管露出外墻體有一翼環，翼環與外墻之間的縫隙用柔性填縫材料填充：套管中部有一冀環：在內墻側翼盤通過螺母，螺柱與法蘭盤連接，法蘭壓蓋壓緊防水。套管與穿墻管道之間的縫隙用擋圈、密封圈及柔性填料材料填充f（圖1．摘自網絡上廠家提供的產品圖例）

      剛性防水套管在山西省工程建設標準設計05系列建筑標準設計圖集：05S2中分為I，II型，Ⅲ型；I型防水套管適月于鑄鐵管和非金屬管：II型防水套管適用于鋼管：Ⅲ型防水套管適用預埋鋼管。將翼環直接焊在鋼管上。05 N1中分為A，B型防水套管，僅適用于鋼管。

3  柔性防水套管的應用

      基于柔性防水套管的結構特點及防水性能，其適用于以下4個方面：

3.1  柔性防水套管適用于有地震設防要求的地區

      地震烈度共分為XII度。在VI度及VI度以下時，一般建筑物僅有輕微損壞．不致造成危害可不設防。但在VII度及VIl度以上時．一般的建筑物將遭到損壞或破壞。造成對生命財產的危害，必須設防。對于X度及X度以上的地震烈度因毀壞程度相當嚴重，設防費用太高或無法設防，只能結合個別情況專門研究處理。

      我國僅對VIl度至IX度地震區的建筑物編制了規范和標準，而山西省的大部分地區處于VI～VII度地震區，因此，我們應該結合工程所在地理位置決定是否設防，從而決定是否在管道穿櫥建筑物外墻時設置柔性防水套管。管道穿柔性

套管時．在套管中填有柔性填料材料如：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板），因此管道穿構（建）筑物外墻時設置柔性防水套管可以有效的防止由于振動頻率不同而造成管道破壞或折斷。

     因此對于有地震設防要求的地區，管道穿梅建）筑物外墻時宜設置柔性防水套管。

3.2柔性防水套管適用于有振動、沉降和管道伸縮變形的構（建）筑物。

3.2.1水泵進出水管穿建筑物外墻處

     水泵運行產生振動．相應與水泵連接的進出水管也有一定的振動．當管道穿建筑物外墻時．此振動會對建筑物結構及防水產生一定影響。如果管道穿建筑物外墻時預埋柔性套管，柔性套管中填有柔性填料材料如：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板、，這些柔性填料材料會對振動有一定的緩沖、吸收，同時防水性能也不會被破壞。而管道穿剛性防水套管時，它們之間的縫隙一般用石棉水泥和油麻填充．這些材料彈性性能差．管道的振動會對它們造成一定程度的破壞，從而影響剛性防水套管豹防水性能。壓力廢水管道也是同樣的道理。

     因此，壓力廢水管、水泵的進出水管穿建筑物外墻應預埋柔性防水套管。

3.2-2管道穿越鋼筋混凝土水池箱）部位

      管道穿越鋼筋混凝土水池r箱1部位一般可預埋剛性防水套管，但管道有振動時穿越水池箱1也應預埋柔性防水套管。

3.3柔性防水套管適用于有防水衛生防疫要求的構建）筑物

     例如：由于柔性防水套管的防水性能高于剛性防水套管．所以當貯水池內儲存有生活飲用水時．為防止飲用水被外界二次污染，應用柔性防水套管。

3.4柔性防水套管適用于室外水位高的構7建、筑物

     總之．柔性防水套管適用于有地震設防要求的地區：有振動、沉降和管道伸縮變形、或有嚴密防水要求的構建筑物：有防水衛生防疫要求：室外水位高的構（建）筑物。

4柔性防水套管的安裝

     a)防水套管的安裝位置應盡量避開沉降縫、伸縮縫或兩個較近距離的構（建）筑物。

     b）套管穿墻處如遇非混凝土墻壁時．應局部改用混凝土墻壁．其澆注范圍應比翼環直徑大200 mm．而且必須將套管一次澆固于墻內。

     c、套管穿墻處混凝土墻厚應不小于300 mm．否則應使墻壁一邊加厚或兩邊加厚．加厚部分的直徑至少應比翼環直徑大200 mm。

5  制約柔性防水套管推廣的因素

     柔性防水套管價格過高是制約它推廣的主要因素。在規格相同情況下．柔性防水套管價格是剛性防水套管的2～3倍。

     柔性防水套管的安裝費用也略高于剛性防水套管安裝費用。

6  結語

     柔性防水套管具有優良的防水性能，一定的抗震（振）能力，應該在實際工程中合理、恰當的選用。

7  討論

     GB  50 025—20 04濕陷性黃土地區建筑規范5.4.5條規定：“當有地下管道或管溝穿過建筑物的基礎或墻時．應預留沿孔。

     GB  50 038—20 05人民防空地下室設計規范6.1.2條規定：穿過人防圍護結構的給水引入管、排水出戶管、通氣管、供油管的防護密閉措施應設置剛性防水套管或外側加防護擋板的剛性防水套管。

管道穿過濕陷性黃土地區的人民防空地下室時該如何處理等問題有待繼續探討。
